Posodobljeno: 2. fabruar 2026
Od zmeraj je veljalo, zima je čas za obnovo, izdelavo anten za prihajajočo sezono. Malce mora tudi zebst v roke sicer antena baje nima najboljših sevalnih diagramov. 🙂

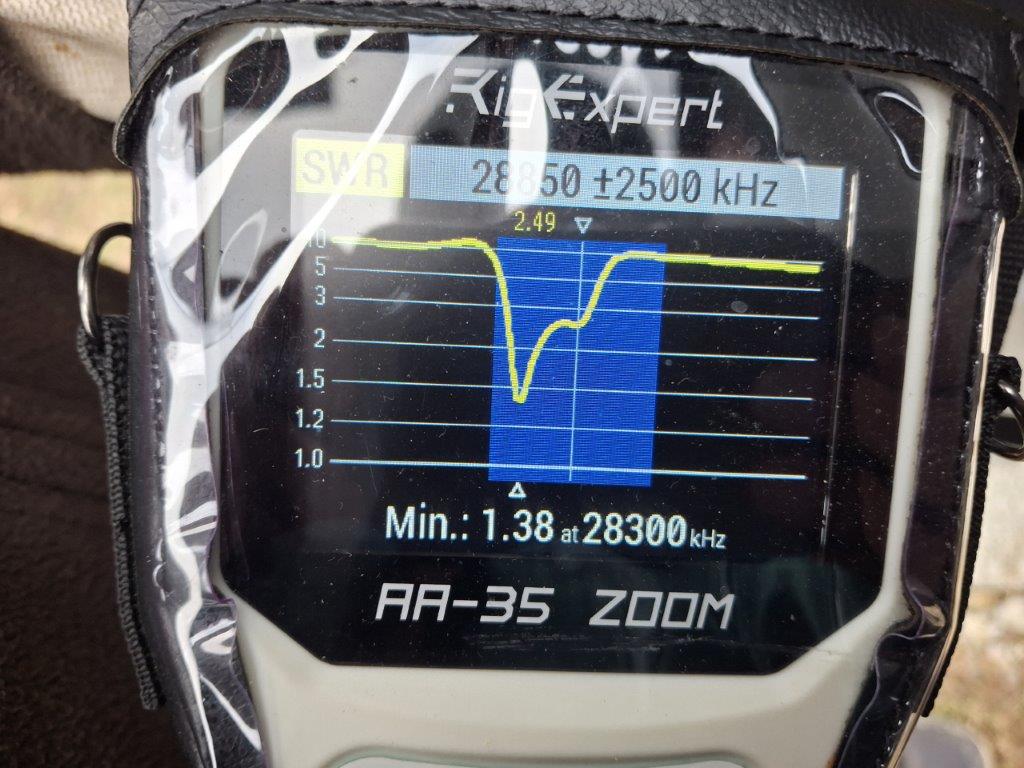

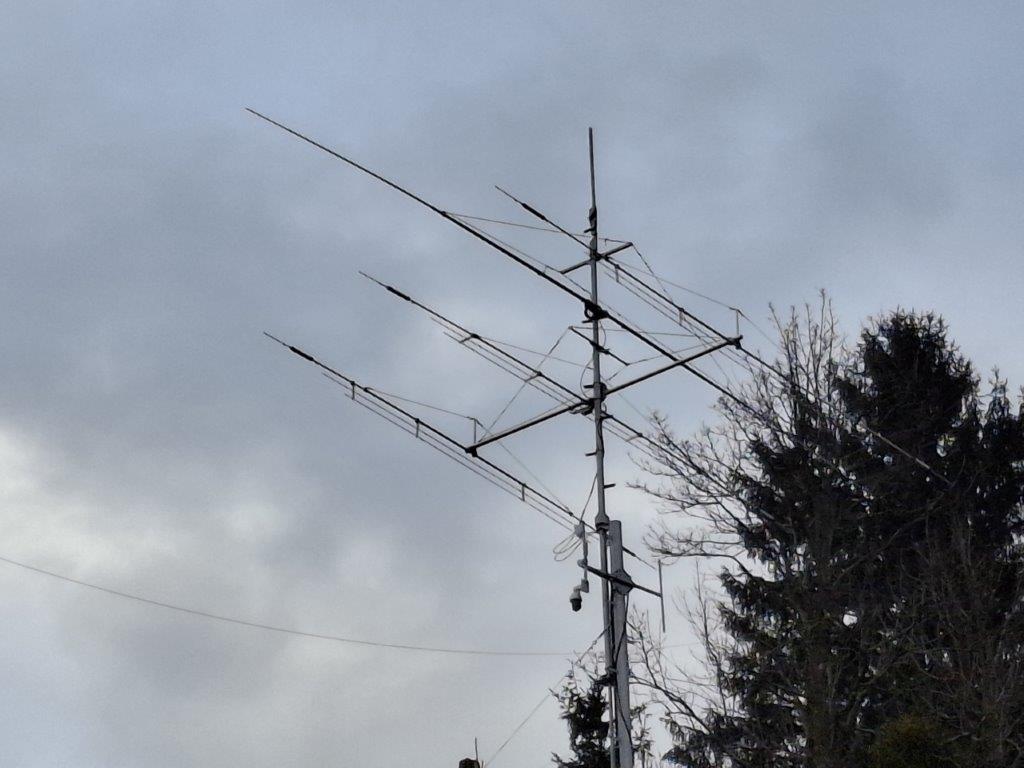

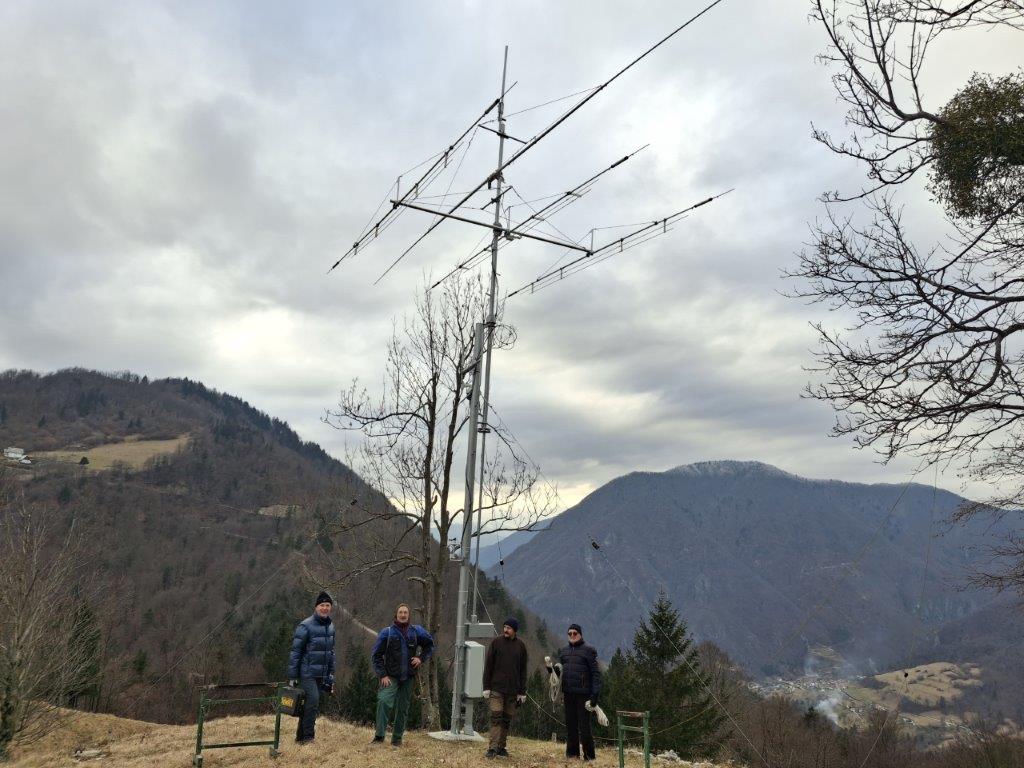

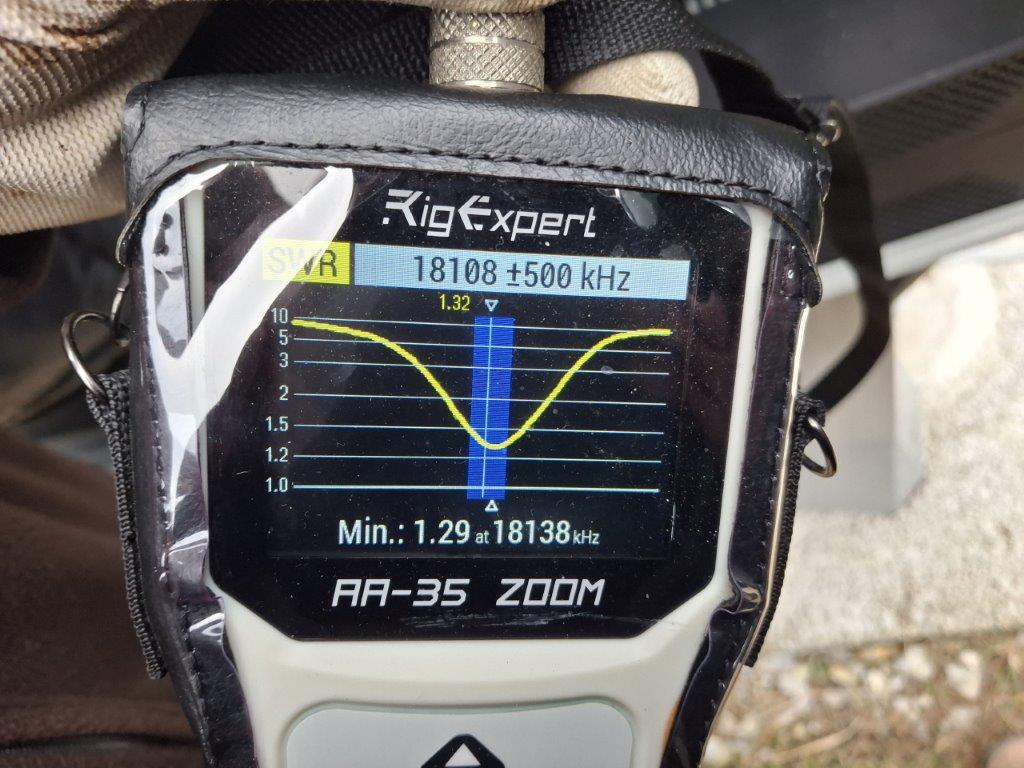

Ekipa S50AM, S50O, S50U, S51X prišla na lokacija in hitro oziroma brez težav postavila GXP-Antennas 3 elementni 5 band beam saj je Tone S54E anteno že prej sestavil in prejšno Hy-Gain anteno spustil na tla. Nekaj malega optimizacije na anteni bo sicer še potrebno izvesti ampak SWR linije so zadovoljive. Uradni fotograf je žal na bolovanju, zato dodajam par posnetkov iz mojega telefona. Ekipi hvala za prijetno popoldansko druženje.

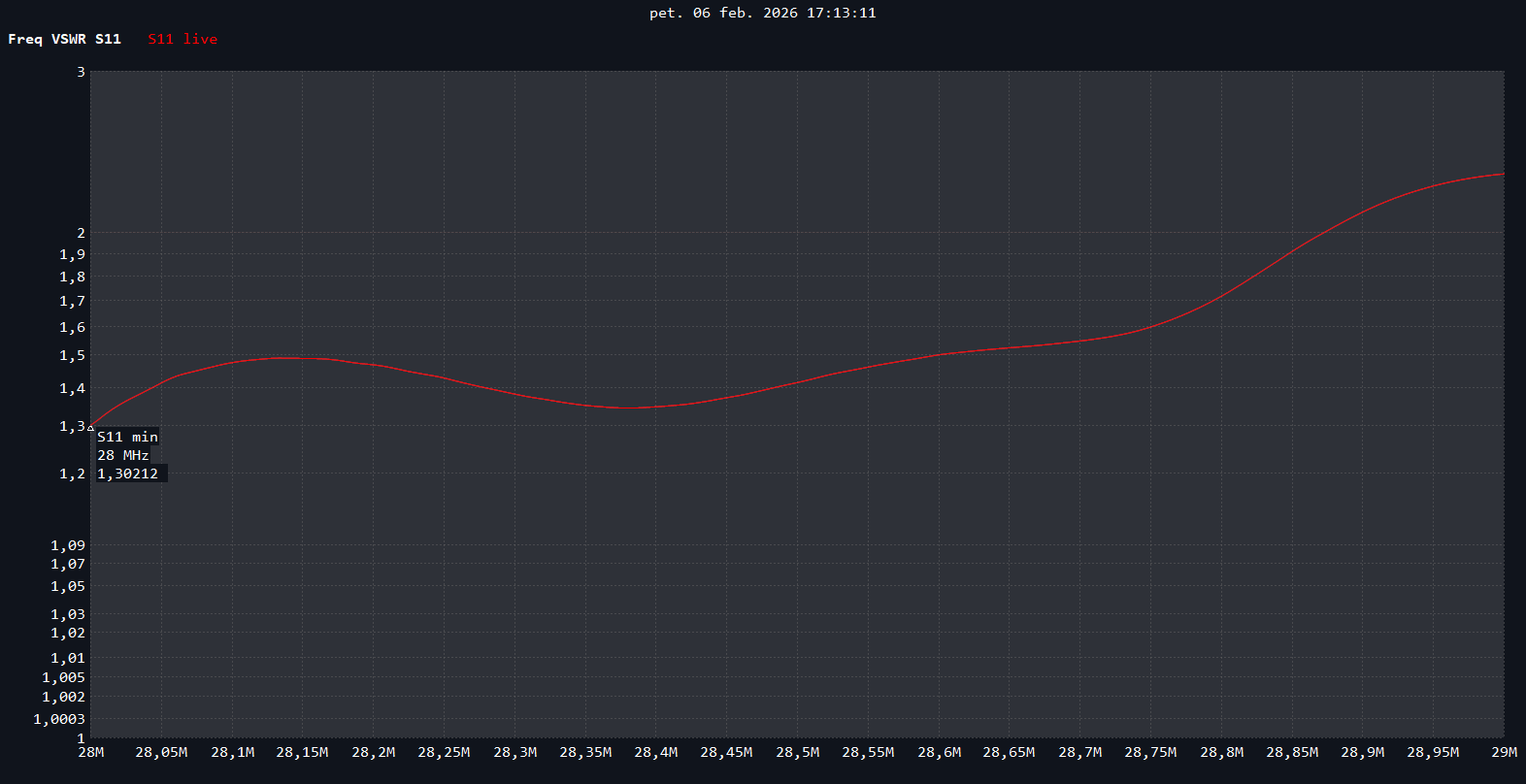

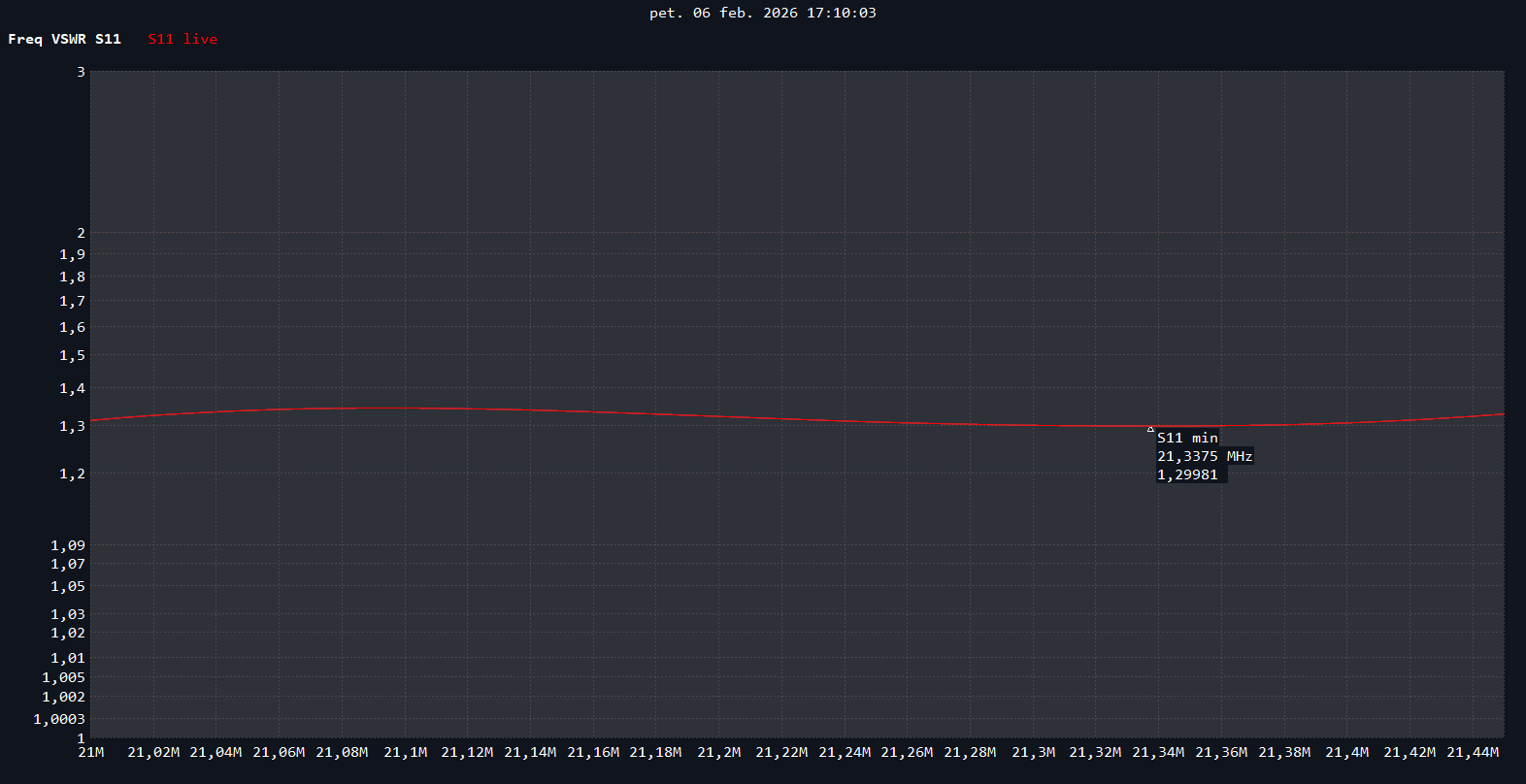

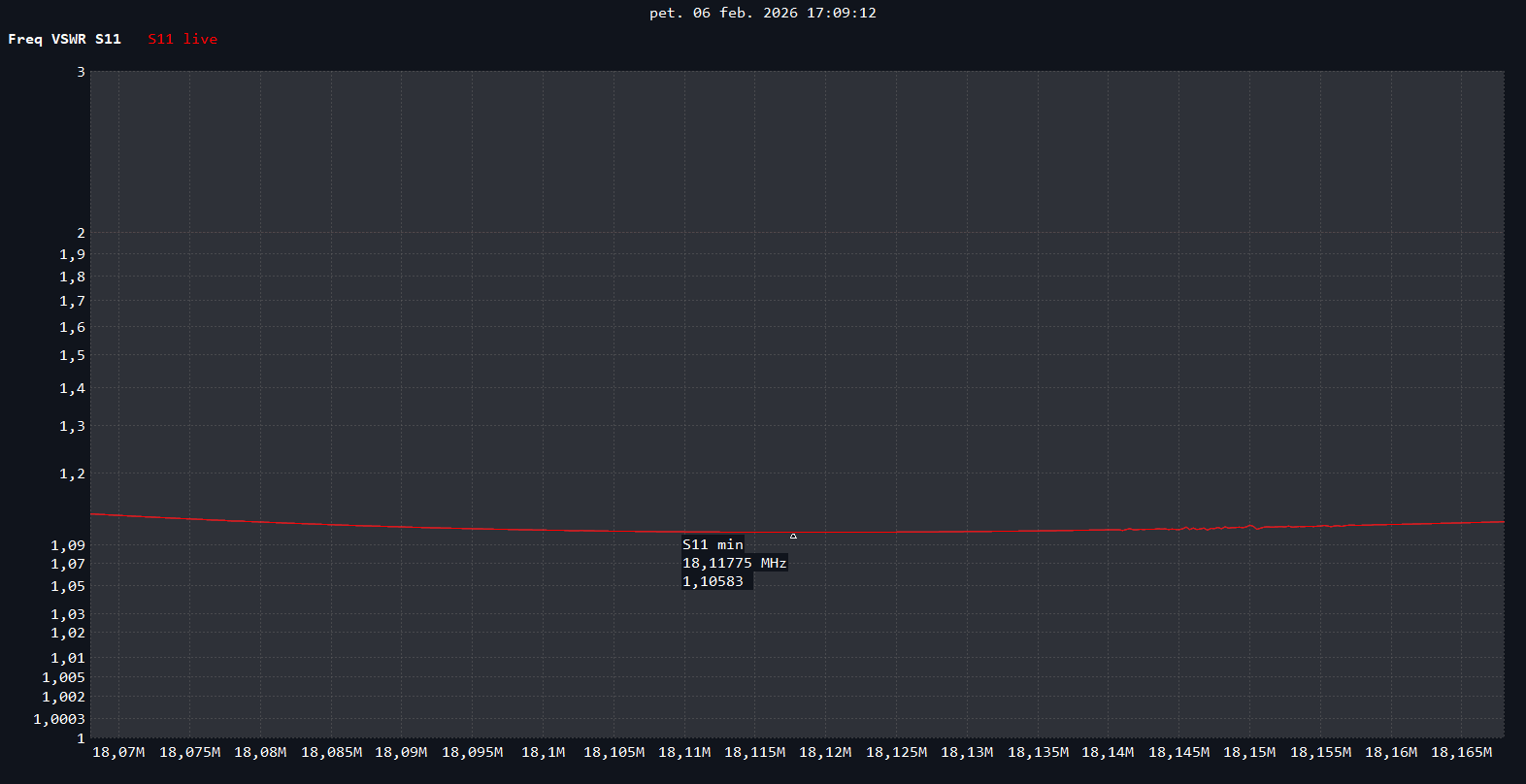

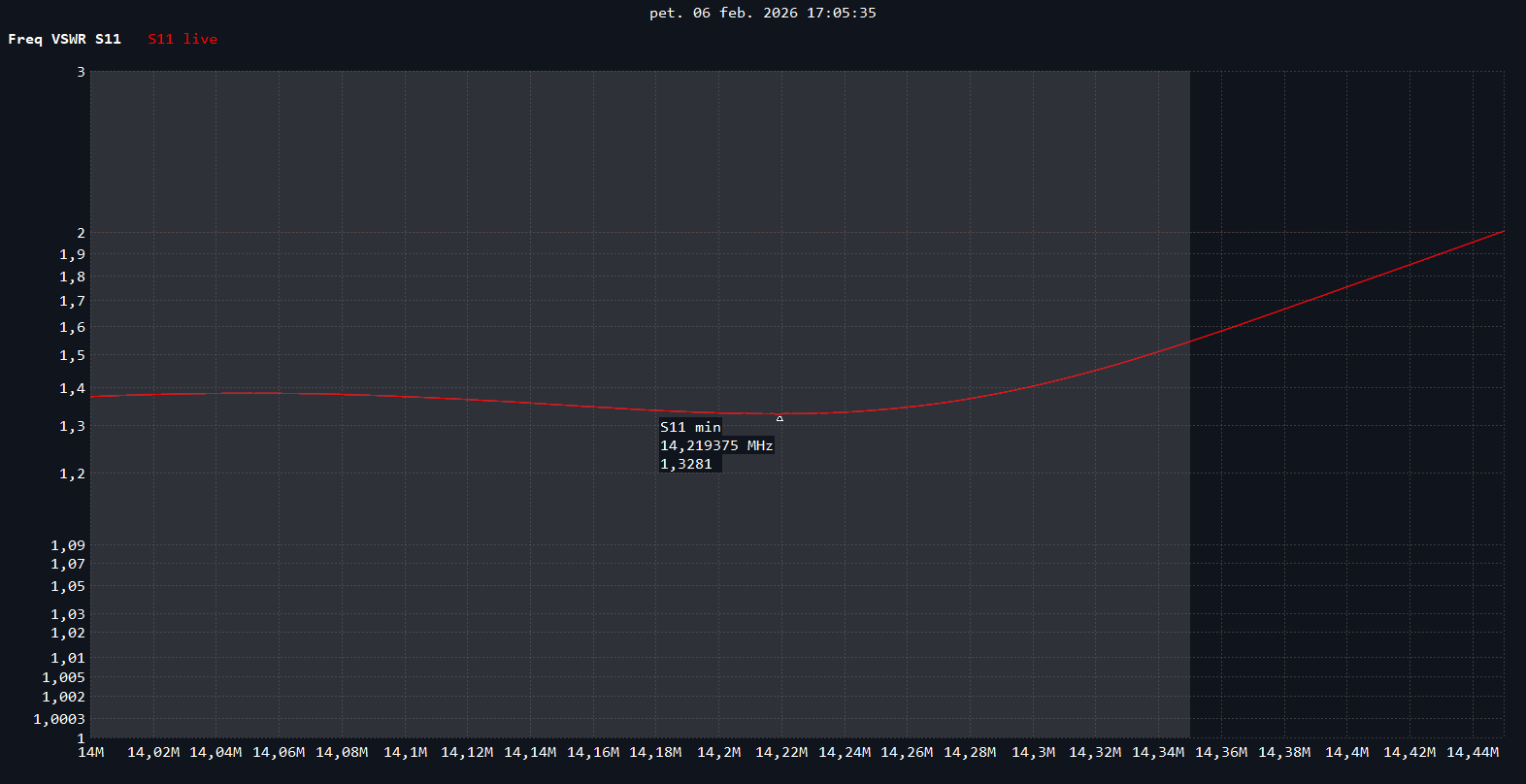

Čez nekaj dni so bile meritve opravljene še na koncu napajalnega voda z VNA analyzerjem, tnx S50U. Posnetki SWR krivulj vseh petih bandov (14, 18, 21, 24, 28 MHz) so dodani v galeriji spodaj.
GXP-Antennas multi-band antenna BEAM 3 elements 5 bands (antenna with a traps)
Bands: 20/ 17/ 15/ 12/ 10 [ m ] Active elements: 3/ 3/ 3/ 3/ 3 [ pcs ] Gain (dBd): 7,3/ 7,2/ 8,5/ 9,0/ 9,0 [ dBd ] F/B (dB): 21/ 19/ 23/ 24/ 24 [ dB ] Bandwidth at VSWR 1,5:1 – 20 m: 250 kHz – 17 m: 100 kHz – 15 m: 300 kHz – 12 m: 100 kHz – 10 m: 600 kHz Max. Power Input: 2000 [ W ] Digital: 1000 [ W ] Feedlines: 1 Coax 50 ohm Band change: automatic Boom length: 4,2 [ m ] / 13,9 [ ft ] Max. Element Length: 9,4 [ m ] / 30,1 [ ft ] Turning Radius: 5 [ m ] / 30.1 [ ft ] Maximum Wind Speed: 135 [ km/h ] / 84 [ mph ] Wind Surface Area: 1,12 [ m² ]/ 12,05 [ ft² ] Minimum antenna height in open space above the ground: 7 [m] / 22 [ft] Weight: 26 [kg] / 46 [lbs]
20. januar 2025

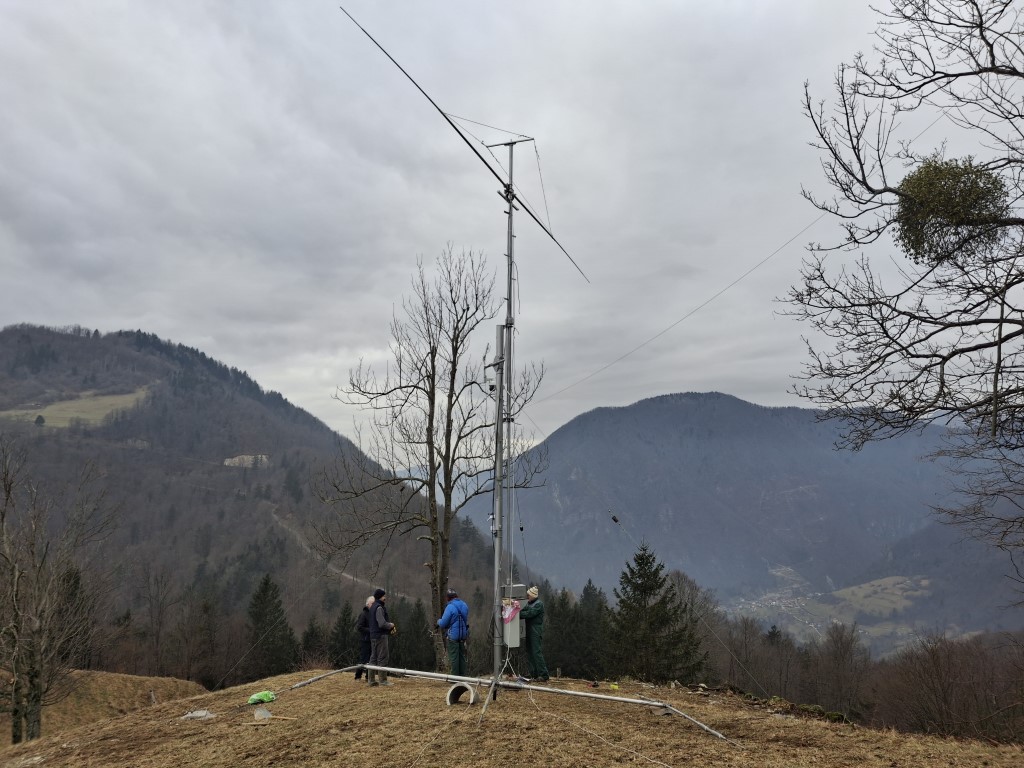

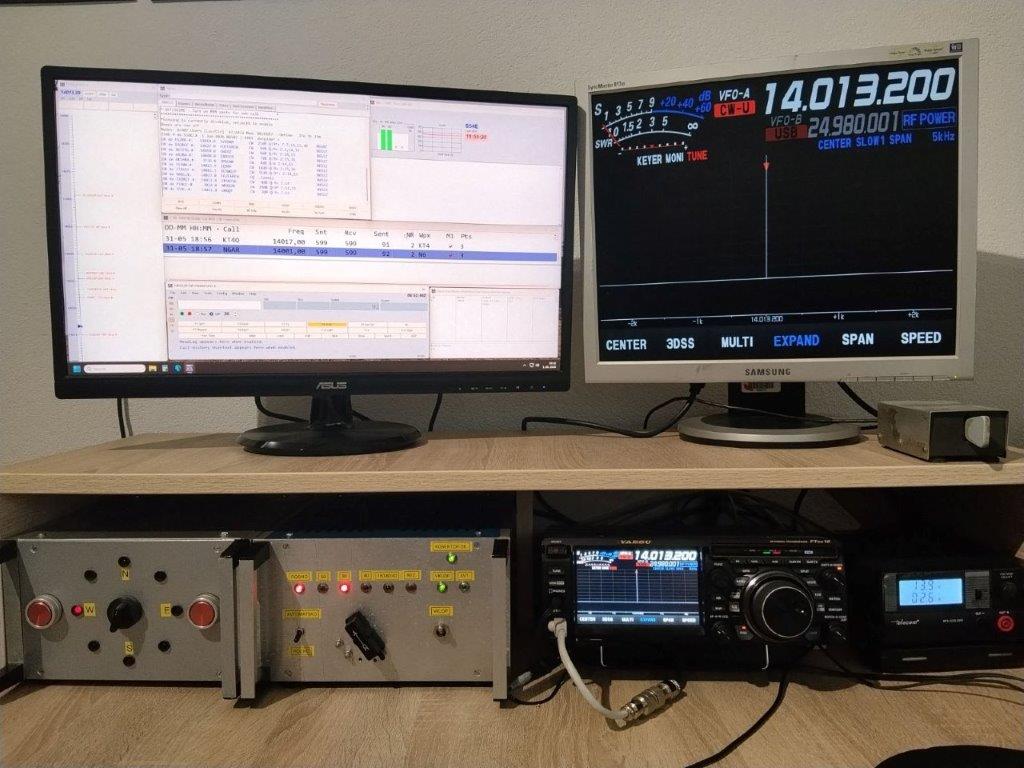

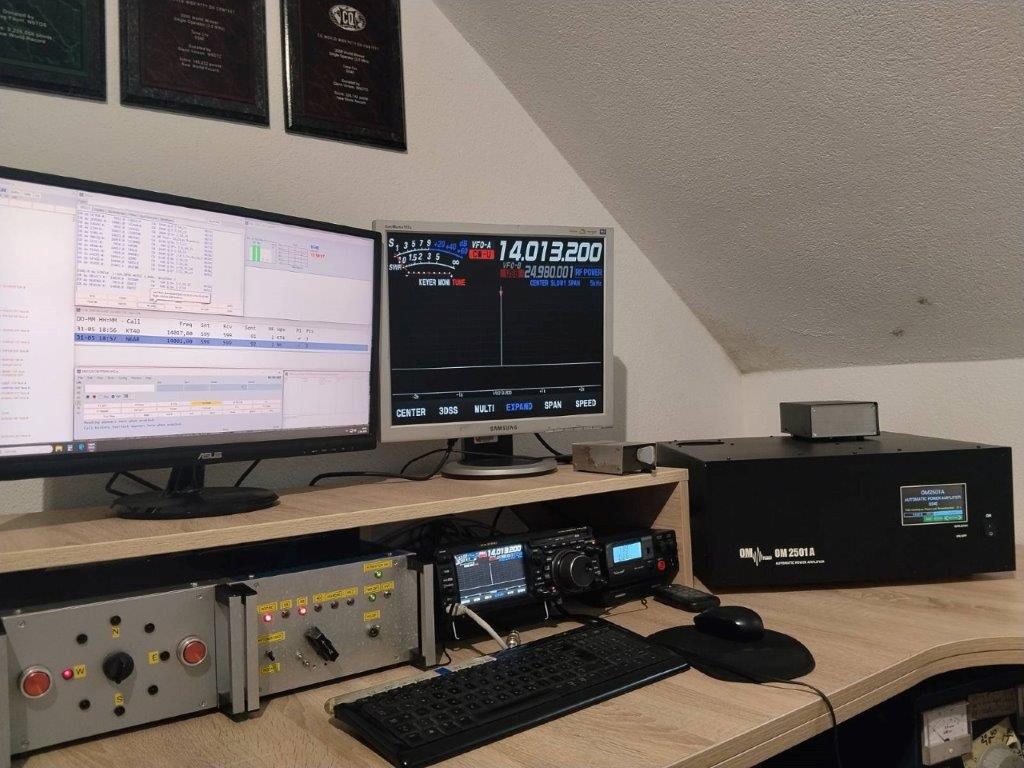

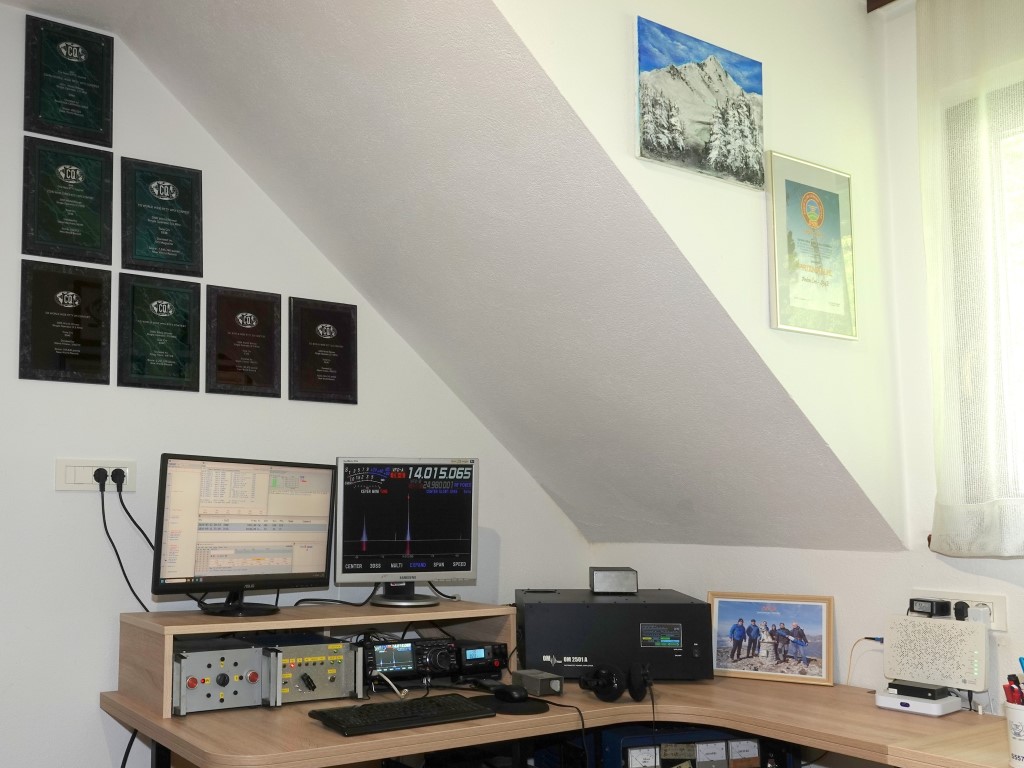

Danes smo člani RK Cerkno Aleksander S50AM, Miran S50O, Danilo S50U, Brane S51B, Boris S51X in Nejc S57N sodelovali pri postavitvi anten na novem stolpu Tonetove, S54E radioamaterske postaje na njegovi domačiji na Bukovem. Stolp in rotator oziroma celotna izdelava radioamaterske postaje je Tonetov produkt lastne gradnje v obliki dveh mesecev intenzivnega dela v domači delavnici. Sidriran stolp v betonskih temeljih je postavljen na prosti lokaciji 85 metrov stran od stanovanjskega objekta. Zaradi nizkih izgub signala oziroma za boljši izkoristek oddajne moči je Tone med postajo in antenami na stolpu podzemno uporabil kvaliteten 1/2″ Cellflex valoviti koaksialni kabel ter RG214 fleksibilno zanko na stolpu do anten ter podobno zanko od razdelilne omare izpred hiše do radioamaterske sobe, shacka.

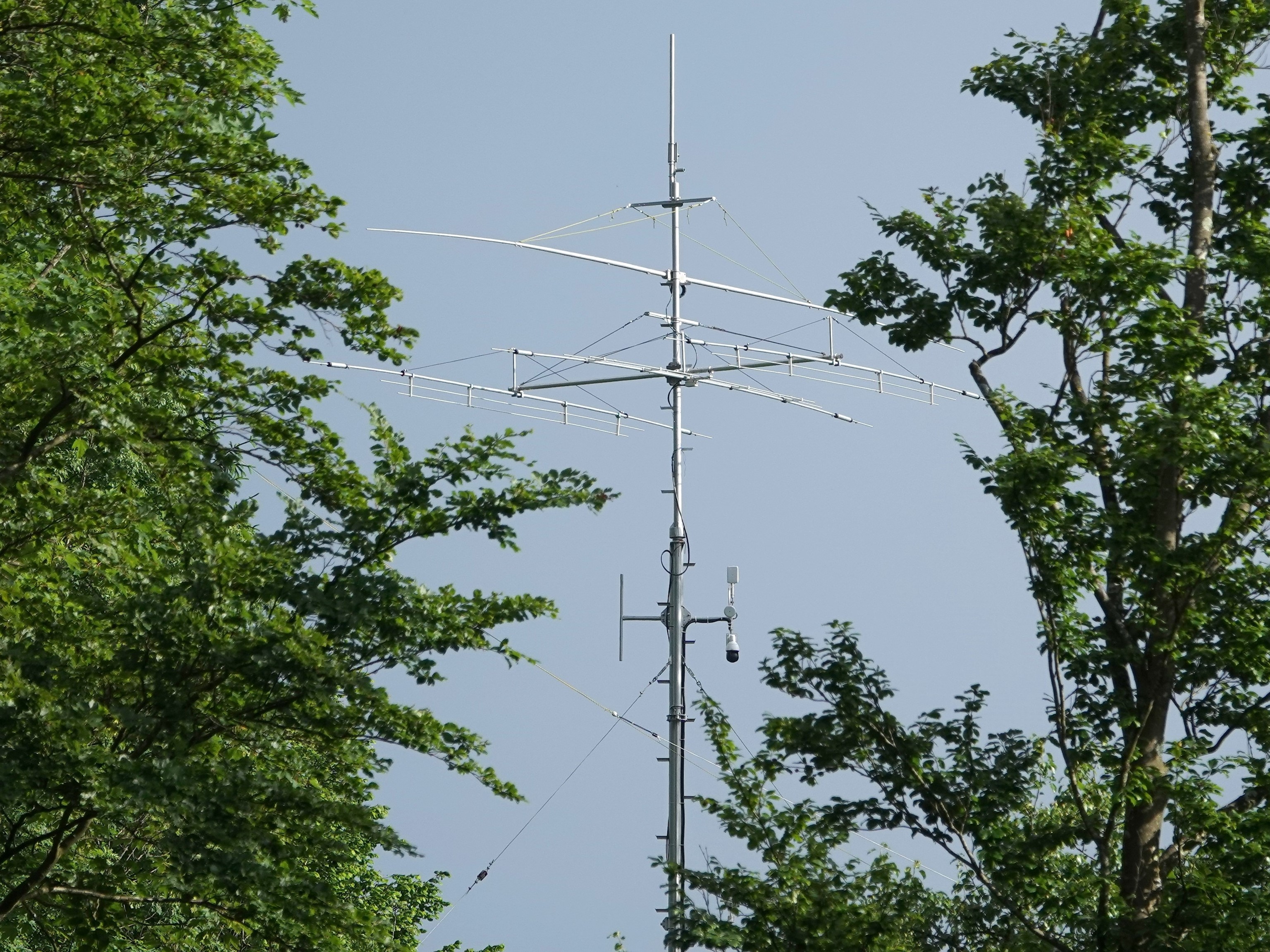

Dipol za 10 MHz področje je privijačen na stolpu na višini desetih metrov pod njim pa Hy-Gain TH3JRS tri elementni tri band beam za področja 14, 21 in 28 MHz na višini osmih metrov. Za delo na 3,7 MHz področju je postavljen polvalovni dipol. Nejc, S57N je poskrbel za vso elektro inštalacijo, wifi povezavo in montažo vremenske postaje ter kamere, ki jih je mogoče spremljati v živo na spodnjih povezavah:
Kamera Bukovo, Cerkno:
https://www.whatsupcams.com/sl/webcams/slovenija-sl/goriska-sl/cerkno-sl/kamera-bukovo-baska-grapa/
Vremenska postaja Bukovo:
https://www.wunderground.com/dashboard/pws/ICERKN59
V nadaljevanju, ko veter in mraz malce popustita se izvede še nekaj dodatne inštalacije in fino umerjenje TH3JRS antene.
Ob tej priliki bi se radi prav lepo zahvalili Dori, Tadeji in Kristini za popolno pogostitev iz okusnih domačih mesnin, topel čaj ter štamprlom (šilcem) žganja domače kuhe za odganjanje najtrdovratnejših bacilov. 🙂 Vsem udeležencem gre seveda tudi zahvala za prijetno radioamatersko druženje.
Tone čestitke za lep projekt, naj ti stolp in antene dolgo služijo v dnevnik radijske postaje pa naj se nabere čim več oziroma čim daljših zvez. Srečno,
Danilo S50U & ekipa
